Плитный фундамент расчет толщины

Плитный фундамент своими руками: пошаговая инструкция. Является самым распространенным видом фундамента, применяемого при строительстве частных домов. К недостаткам можно отнести слабую сопротивляемость нагрузкам на разрыв и на изгиб.

В качестве решения данной проблемы выступает армирование металлической силовой конструкцией. Плитный фундамент состоит из бетонного ростверка, то есть бетонной плиты – создается вручную при помощи арматурной сетки и опалубки.

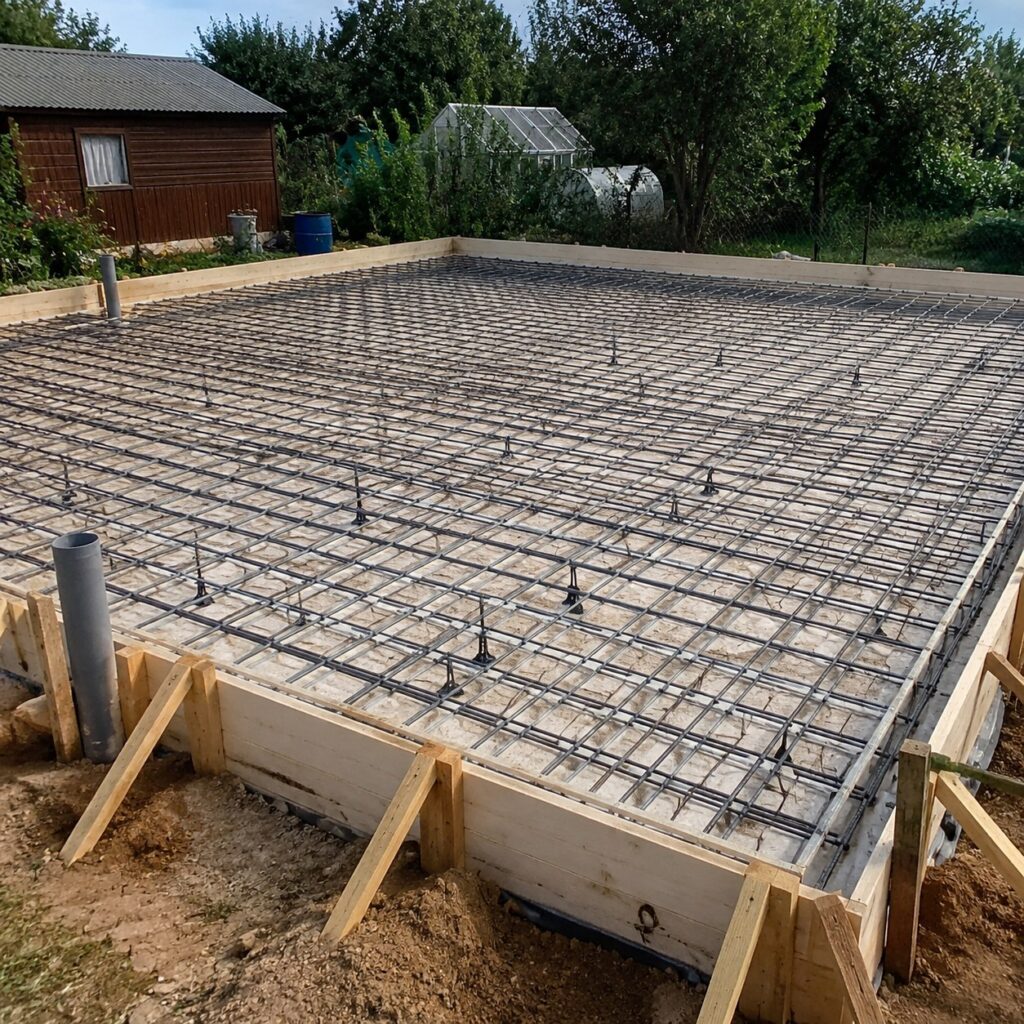

Плитный фундамент своими руками
Плитный фундамент своими руками

Металлический каркас

Нижняя часть фундамента подвергается нагрузке на растяжение, а верхняя часть – на сжатие. Вследствие указанных факторов армирование необходимо только на верхнем и нижнем уровне бетонного основания, причем должно быть выполнено с отступом от краев. Горизонтальные составляющие каркаса соединяются при помощи вертикальных металлических перемычек.

Аналогично производится соединение продольных стержней. Плитный фундамент довольно прост в установке, но вот заливка бетона занимает больше времени в том случае, если раствор приходится мешать самостоятельно.

Вычисление необходимого количества металлических прутков

Расстояние между металлическими перемычками составляет около 400 мм. Для вычисления точного шага прутков, а также их количества и диаметра, необходимо обратиться к помощи специалистов в данной области. Расчеты выполняются в зависимости от требуемых функций ленточного фундамента. В качестве примера можно привести гараж, где не будет применено такое количество арматуры, как при постройке коттеджа из кирпича. У последнего конструкция будет массивней, что приведет к увеличению нагрузки. Следовательно, для постройки гаража используется 12 мм по диаметру пруток. Для возведения кирпичного здания необходимо применить пруток с размером диаметра, равным 20 мм.

Перед выполнением всех строительных работ рекомендуется взять на пробу почву для выяснения типа грунта, на котором будет построен дом.

Чаще всего при строительстве частных домов применяется арматура А3. Производится холоднокатаным способом. Соответствует ГОСТ 5781. На самом стержне равномерно под углом расположены рифленые участки. Основной функцией является усиление сцепления с бетоном. Возможен изгиб такого прутка под прямым углом, поэтому он применим в армировании углов основы фундамента.

Читайте также:
Как рассчитать фундамент под дом

Прутки класса А3 монтируются продольно в горизонтальных слоях металлического каркаса. Для горизонтальных и вертикальных перемычек используется арматура с диаметром до 10 мм. Металлические прутья с меньшим диаметром выступают в качестве направляющих для прутьев с большим диаметром. Плитный фундамент состоящий из качественных материалов способен вынести большие нагрузки.

Расстояние между арматурой зависит от состояния грунта и рассчитанной нагрузки постройки. Следует знать, что шаг между горизонтальными и вертикальными прутьями должен быть не более 400 мм.

Арматура полностью заливается бетоном с целью предотвращения коррозии и трещин в основании. Металлических каркас не должен выходить за пределы фундамента. Нижний слой каркаса располагается на высоте 70 мм относительно основания опалубки. Верхний слой должен на 50 мм должен быть утоплен в бетоне.

Процесс армирования основы фундамента

Вначале выполняется разметка на месте строительства. Углы должны быть равны 900, для реализации рекомендуется использовать теорему Пифагора, зная одну из сторон и диагональ. Далее с помощью лопаты или специально нанятого экскаватора проводятся земляные работы.

Качество грунта влияет на размещение деревянной опалубки: либо в вырытой траншее или над землей. По всей высоте выполняется в случае постройки на слабом грунте.

При размещении в траншее легче будет монтировать металлический каркас по частям.

Под нижний слой каркаса подкладываются кирпичи для того, чтобы не было опоры на грунт.

Важно, чтобы в углах основания металлические прутья именно заходили друг за друга, а не пересекались. Такой способ монтирования выполняется в местах соприкосновения со стенами для получения единой конструкции.

Закрепление стыков металлического каркаса

Выполняется с помощью вязальной проволоки. На каждое соединение рекомендуется расходовать около 200-300 мм проволоки. Для фиксации складывается пополам и оборачивается вокруг места, где образовался стык. Закручивается обычными пассатижами или с помощью загнутого прутка (вязального крюка).

Читайте также:
Схема армирования ленточного фундамента

В углах каркаса арматура просто перекрещивается в случае небольшой постройки, при строительстве крупных зданий прутья должны заходить друг за друга.

После выполнения заливки необходимо дождаться полного созревания бетона (набор прочности), накрыв конструкцию полиэтиленовой пленкой и периодически поливая для поддержания нужного уровня влаги.
