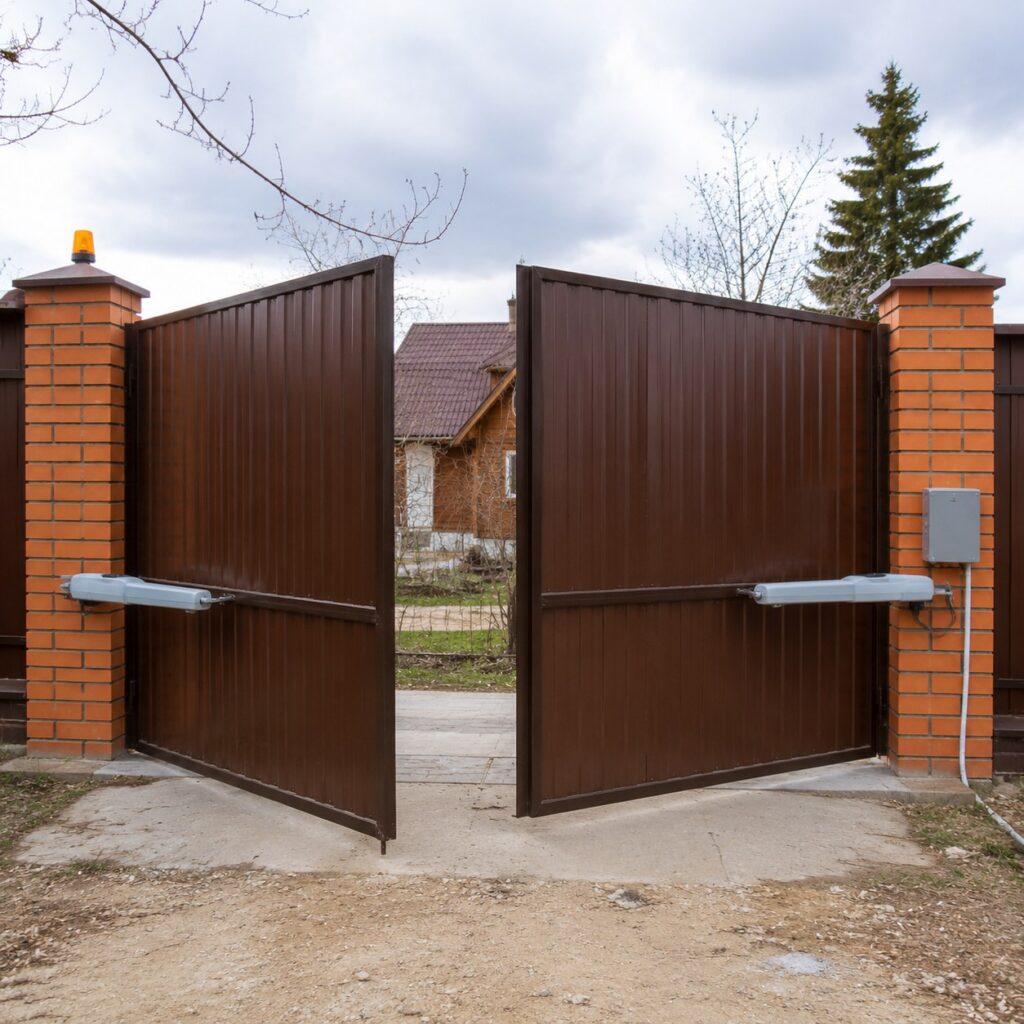

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.
