Мансардная крыша стропильная система

Как возводится крыша с мансардой

Стропила для мансардной крыши. Каждый владелец дома может расширить жилую площадь за счет обустройства чердака, представляющего собой комнату под высокой крышей.

Мансарда
Мансардная крыша

Выбор формы крыши

Мансардная крыша имеет следующие формы:

  • ломаная кровля;
  • односкатная или симметричная;
  • двускатная или асимметричная;
  • вальмовая;
  • полувальмовая;
  • купольная;
  • сводчатая

Для того чтобы понять, какую лучше всего применить форму крыши, необходимо определиться с функцией чердачного помещения. Если чердак требуется преобразить в просторное жилое помещение, то строится крыша ломаной формы, при которой углы выполнены с расположением наружу. В обязательном порядке проводятся инженерные расчеты с целью определить, выдержит ли общая конструкция здания нагрузку, создаваемую таким типом крыши.

При желании сделать из чердака хозяйственное помещение строится обычная односкатная мансардная крыша.

Подготовка проекта крыши

Выполняется после выбора формы крыши. Необходим для определения количества строительных и кровельных материалов, требуемых инструментов. Мансардная крыша должна обладать детальным чертежом с указанием формы крыши и основными узлами, где показывается расположение окон, дверей и остальных предполагаемых конструкций.

Подбор материала для кровли

Напрямую зависит от географического местоположения дома и размера финансовых вложений. Следует понимать, что мансардная крыша, созданная из качественных материалов, прослужит значительно больше, чем при покупке стройматериалов низкого качества.

Одним из основных показателей для материала является его вес. Чем легче будет вес, тем меньше будет нагрузка на фундамент. Поэтому для установки мансарды используются следующие материалы:

  • древесина;
  • тонкостенный металлический профиль

Необходимо, чтобы материал для кровли был не только легким, но и прочным с возможностью установки именно в данных природных условиях. Данными характеристиками обладают: профнастил, металлочерепица и керамическая черепица, полимерпесчаная черепица.

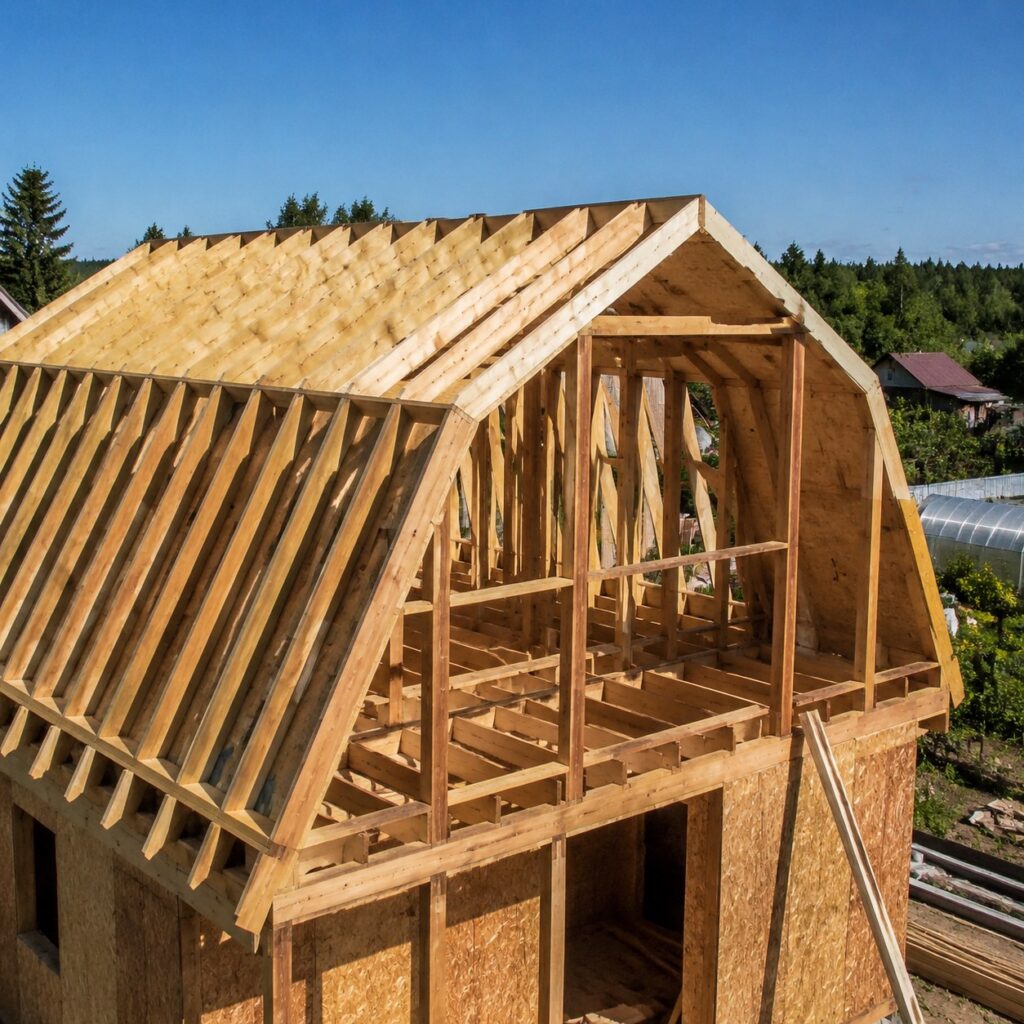

Стропильная система

Мансардная крыша из дерева, лучший выбор, благодаря низкой стоимости, теплоустойчивости и противодействию влаги. Рекомендуется использовать хвойные породы (например, сосну или ель). Возможно применение конструкции из клееного бруса, характеризующегося меньшей удельной массой, прочностью. При применении данного материала не потребуется обработка антисептиками.

В качестве примера можно взять монтаж стропильной системы для двускатной крыши. Опорой для стропильной системы служит мауэрлат, выполненный из прочного бруса, имеющего размеры 100Х150 мм. Благодаря данной конструкции равномерно распределяется нагрузка на стены, создаваемая стропилами. Брус с помощью цемента или шпилек закрепляется к стене. Последние для обеспечения лучшей прочности, располагают между стропилами. Необходимо положить гидроизоляционный материал (например, рубероид) в промежутке между брусом и верхом стены.

Для закрепления мауэрлата используются гайки и шайбы. При строительстве крыши данного типа специалисты рекомендуют применять П-образные фермы.

Монтаж данных ферм можно выполнить на земле с последующим поднятием наверх. Брусья должны иметь размеры 100Х100 мм, а доски 50Х150 мм. Следует знать, что расстояние между стропилами варьируется в пределах от 600 до 2000 мм. Чем меньше шаг, тем выше будет прочность установки в целом. Вначале устанавливаются фермы по краям, выравниваются по коньку и выполняется установка остальных ферм.

Закрепляются относительно друг друга ригелем, который и будет являться основой для потолка. Стойки должны быть установлены вертикально, причем в одной плоскости. Фермы применяются для построек, имеющих ширину не более 6000 мм. При большей ширине должна быть дополнительно установлена промежуточная опора. Далее стропильные ноги и верх ферм соединяются при помощи прогона.

Обрешетка

Выполняют поверх гидроизоляционного материала, закрепленного к стропилам. Обрешетка состоит из деревянных брусьев, проложенных под углом 90 градусов относительно стропил. В зависимости от применяемых кровельных материалов брусья монтируются плотно или разрежено. Сверху на уже сделанную обрешетку ложится пароизоляционный материал, который крепится при помощи специального строительного степлера к брусьям.

Установка кровельного материала

Выполняется в последнюю очередь. Монтируется с учетом необходимости установки снегоупора и ливнеотвода.
