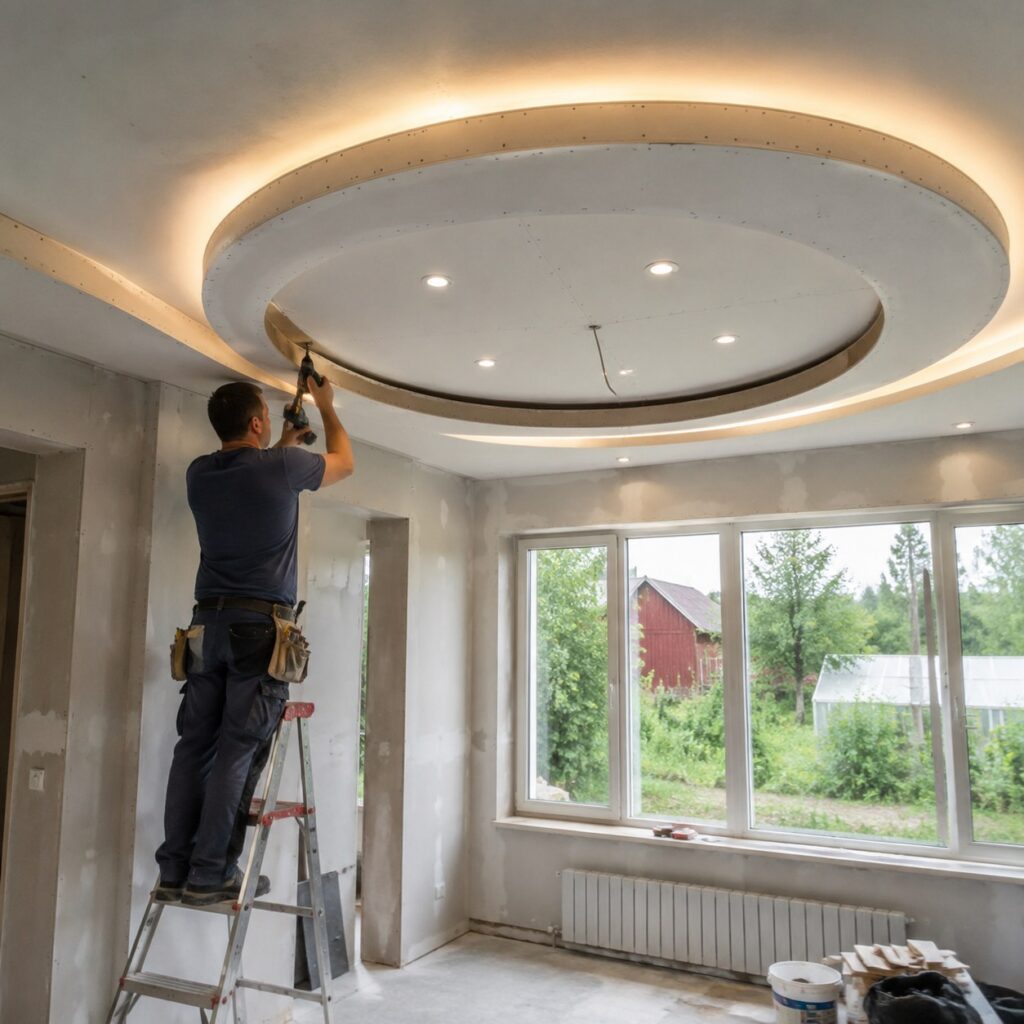

Монтаж двухуровневых потолков из гипсокартона с подсветкой

Потолок из гипсокартона надежно спрячет все рельефы плит и коммуникаций, а также изменит вид интерьера до неузнаваемости, разграничивая его с помощью подсветки на удобные зоны. Кроме того, монтируя потолок мечты своими руками, можно значительно сократить затраты на ремонт.

Устройство

Двухуровневым потолком называют конструкцию, когда на бетонной или деревянной основе монтируют силовой каркас; прокладывают в нем коммуникации (электрический, телевизионный кабели); на каркас устанавливают другую поверхность (ГКЛ под покраску); потолок и новую поверхность второго яруса отделывают. За счет новых надстроек, которые возводят по периметру или в отдельных частях (в центре, по углам), потолок понижается.

Двух уровневый подвесной потолок из гипсокартона похож на ступени, где все горизонтальные плоскости находятся на разной высоте от начального уровня.

На строительном рынке предлагают 2 вида ГКЛ: стеновой –12 мм толщиной, и потолочный – 9 мм. Для двух уровней потолков подходит тонкие потолочные ГКЛ – это снизит вес конструкции.

Устройство двухуровневого потолка своими руками (видео-инструкция)

Как сделать

Процесс монтажа потолка их двух ярусов своими руками состоит из несколько этапов, но, прежде всего, надо подготовить инструменты и материалы:

ударный перфоратор;
обычный и лазерный уровни;
рулетку, карандаши;
молоток, трассер;
ножницы по металлу, нож;
угольник;
шуруповерт;
рубанок для ГКЛ, ножовку.

А также необходимо закупить необходимое количество (с небольшим запасом) саморезов и ГКЛ.

Монтаж каркаса и электропроводки

Первый слой ГКЛ закрепляют на потолке и верхней кромке стен. Уровнем отмечают место расположения каркаса. Потом определяют оптимальную высоту между потолочными уровнями – в среднем около 20 см. если потолок планируют оборудовать подсветкой, необходимо предусмотреть место для замены светильников.

Старый слой штукатурки обычно оставляют, если она очень слабая и неровная, ее придется заменить.

Несущая конструкция представляет собой каркас из профилей, изготовленных из оцинкованной стали. Ее основные составляющие:

направляющий профиль длиной 2750 или 3000 мм;
потолочный профиль длиной2750 или 3000 мм;
анкера с саморезами 6/50;
прямые подвесы для профилей;
саморезы для металла 4,2х16мм или 3,5х11мм.

Ножницами по металлу разрезают профиль на части, ориентируясь на разметку. Далее прикрепляют профиль дюбелями, для чего просверливают перфоратором отверстия, забивают молотком основание и докручивают дюбель шуруповертом.

Начинают фиксацию конструкции с конца профиля. Потом переходят к установке потолочного профиля. Его разрезают на части, на 5 см меньше планируемой высоты потолка. Чтобы профили монтировались ровно, их концы лучше подогнуть. Первоначально к направляющему профилю закрепляют 2 части потолочного с каждого его конца.

На верхнем направляющем профиле закрепляют 2 отрезка потолочного профиля по концам. Потом отмеряют нижний направляющий профиль, сверяя длину с верхним, разворачивают его тыльной стороной, прорезают пазы и прикручивают к нижним концам. Теперь можно сделать крепления остальных частей профиля.

Далее отмечают места, где будут светильники, устанавливают профили для крепления ГКЛ. Профили нарезаются на 5мм меньше ширины каркаса. После подгибания концов их закрепляют внутри на достаточном расстоянии, учитывая положение светильников.

После монтажа профилей размечают место для прямых подвесов, они должны держать части профилей. Подвесы рассчитаны на 40 кг веса, эти параметры определяют их количество, но располагать их нужно не дальше чем в 100см один от другого.

После фиксации подвесов заканчивают монтаж профилей, закрепляя на направляющем профиле шурупами 4 х16 мм. Такими же крепежами фиксируем подвесы к профилям. Прочная и ровная конструкция готова.

Если в проекте предусмотрен монтаж дополнительного освещения, размещают в каркасе всю систему электропроводки (пока без светильников). Кабель выводится к розеткам или монтажной коробке, где в дальнейшем будут подключаться осветительные приборы.

Согласно технике безопасности, провода надо располагать на максимальной удаленности от металлических деталей конструкции и поместить их в специальные кабель-каналы.

Подгонка ГКЛ, монтаж бортов и шпаклевка

Листы разрезают на части необходимого размера, если необходим борт для подсветки, надо сделать запас 8-12 см. формировать бортики можно отрезками гипсокартона длиной до середины потолочного профиля. Концы их ошкуривают и готовят к шпаклеванию – снимают фаску под углом 22°на 2/3 по толщине ГКЛ. Отрезки закрепляют саморезами к профилю с шагом 15см.

Стыки между гипсокартоном и места вкручивания шурупов надо загрунтовать и зашпаклевать в два прохода. После просушки стыки шлифуют бруском для шлифования до полного выравнивания с поверхностью ГКЛ. Затем стык заклеивают специальной лентой, ее надо смочить в грунтовке, разгладить и приклеить на шов. Еще раз обрабатывают шпатлевкой, сушат, шлифуют, снова грунтуют и шпаклюют. Для качественного результата ускорять процедуру нельзя, надо дождаться полного высыхания каждого слоя грунтовки двух ярусов.

Перед монтажом ГКЛ отмечают места для саморезов и отверстия для подсветки. Их высверливают насадкой для дрели «кольцевая пила» как до, так и после монтажа листа. Но до этого надо сделать борт для подсветки из обрезков ГКЛ. Высота внешнего борта вдвое ниже внутреннего. Перед монтажом концы отрезков ошкуривают. Для монтажа необходимы шурупы 3.5х11 мм и направляющий профиль.

Его обрезают на длину листа и закрепляют на нем отрезки ГКЛ, после фиксируют всю конструкцию шурупами на внутренней стороне листа. Монтаж ГКЛ саморезами лучше начинать с углов.

Стыки между гипсокартоном заполняют шпаклевкой, укладывают ленту и шпаклюют в два слоя аналогично предыдущему варианту.

На заключительном этапе устанавливают потолочный плинтус, окрашивают поверхность и монтируют светильники.

Потолок с подсветкой по периметру

Для монтажа подсветки с помощью уровня по периметру устанавливают нулевую точку.

Устройство данной конструкции выглядит так: по линии разметки закрепляют направляющий профиль. С помощью подвесов монтируют профиль стоечный. Усиливают конструкцию крепежными «крабами» и продольными профилями. Для максимального усиления можно еще продублировать подвесами.

Перед закреплением ГКЛ поверх каркаса прокладывают проводку для подсветки. Потом саморезами закрепляют на каркасе ГКЛ. Шляпки шурупов надо утапливать полностью. После монтажа шпаклюют и ошкуривают зазоры и отверстия от шляпок. Диодная подсветка монтируется просто: сделать разметку, просверлить отверстия. Иногда отверстия для светильников вырезают после монтажа ГКЛ. Делать это надо осторожно, чтобы проводку не повредить.

Определенная сложность возникает с параллельным расположением потолка и возводимых двух плоскостей. Обшивая каркас ГКЛ, его контролируют по водяному уровню. При возведении 2 яруса, где монтируют подсветку, возможны расхождения.

На строительном жаргоне это называется «потолок завален». Один из способов выравнивания уровней своими руками ─ создание первичного основания из гипсокартона.

Монтаж подсветки в двух уровнях из ГКЛ имеет еще одну особенность. Кабель надо класть в специальный рукав или кабель-канал. Размещать проводку по профилю или поверх него категорически запрещено. Разводку проводки прячут в распаечные коробки. При выборе типа кабеля учитывают суммарную нагрузку. Выключатели располагают на высоте 100мм от пола, важно, чтобы он отключал фазу, а не ноль. Это пригодится при замене светодиодов или ламп. Чтобы при эксплуатации кабель не перетерся на острых гранях, его рукав должен быть герметичен. Если не соблюдать правила ТБ, при увлажнении двух уровней есть опасность короткого замыкания. Попадание влаги возможно не только на кухне или в ванной, но и при аварийных обстоятельствах – затоплении соседями.
