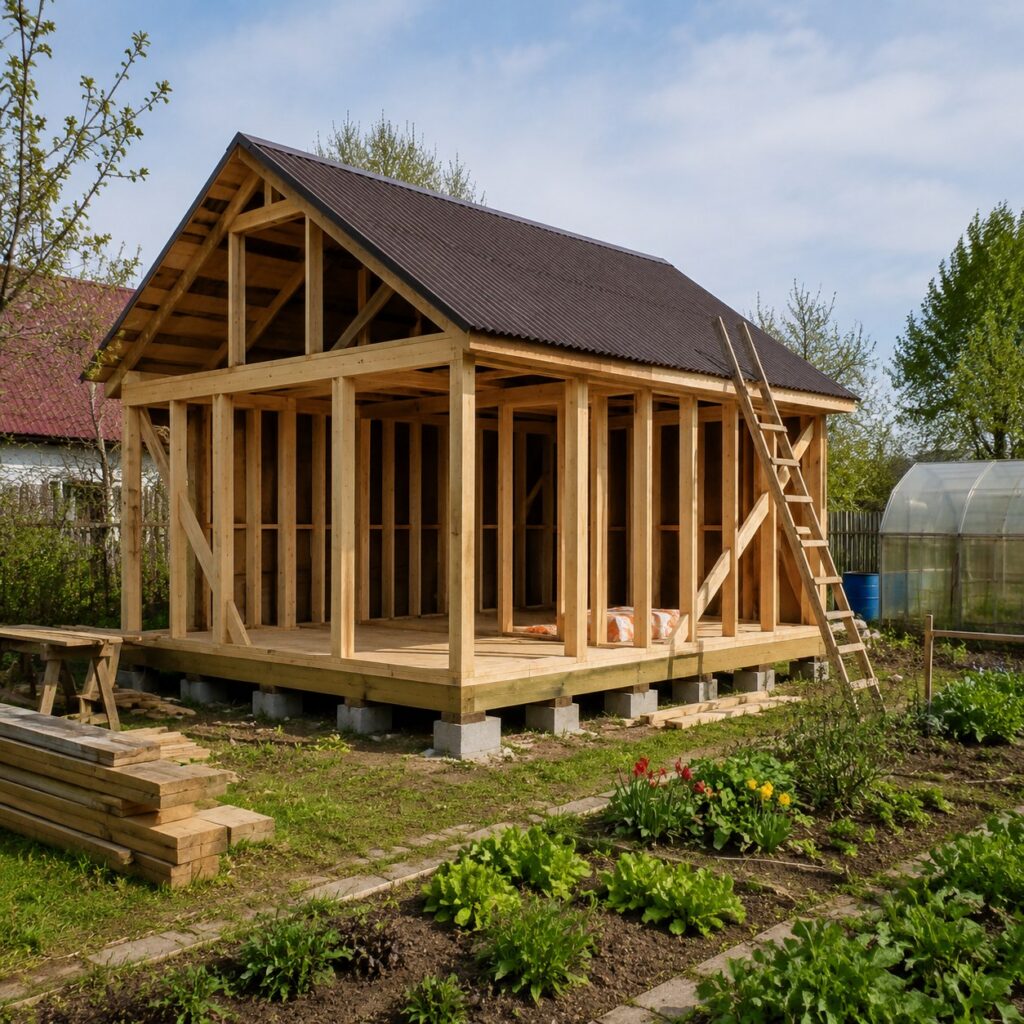

Каркасная баня своими руками

О пользе бани известно всем, поэтому редко найдется дачный участок, владельцы которого не поставили и не собираются ставить баню. Практика возведения подобных строений включает не одну сотню лет. Поэтому баня своими руками для большинства – это не фантазия, а простая обыденность. Желающие посвятить время каркасному строительству могут ниже найти пошаговую инструкцию о том, как самостоятельно сделать баню. В работе помогут представленные фото, видео, чертежи.

Баня
Баня

Чтобы уложиться в сумму 350 тысяч рублей, можно построить каркасную баню 4х4 м, добавив к основному строению веранду 4х1,8 м. В этом случае можно обустроить парилку 2,1х1,6 м, комнату отдыха 3,8х2,1 м, а также душевую – 1,6х1.6 м.

Возведение фундамента

Глубина закладки фундамента обусловлена уровнем промерзания грунта местности, в данном случае – это 60 см. Чтобы определиться с его параметрами, необходимо заглянуть в проект бани. Если нет проектной документации, подготовленной специалистами, вид фундамента определяется в зависимости от материала стен.

Выбираем территорию
Выбираем территорию

Если решено ставить каркасную баню, достаточно будет сделать небольшой ленточный фундамент. Для его обустройства на подготовленной ровной поверхности устанавливают квадратную опалубку из 2-х параллельно расположенных досок. Их скрепляют с помощью саморезов, дополнительно используют поперечины, чтобы впоследствии уложить брусок.

Делаем ленточный фундамент
Делаем ленточный фундамент

Также надо позаботиться о вентиляции фундамента, сделать соответствующие закладки. Чтобы не ошибиться с размерами и направлением траншеи под фундамент, целесообразнее сначала сделать опалубку, а потом в пространстве между досками прокопать траншею. Выкопанную землю лучше сразу засыпать в ведра и уносить с участка, чтобы не допустить загрязнения.

Закладки для фундамента
Закладки для фундамента

Опалубка устанавливается по периметру и под внутренние перегородки, а также там, где будет установлена печь. Так нагрузка будет распределяться ровнее. Также желательно провести армирование. Траншеи заполняются сначала песком для уменьшения нагрузки на основание, а потом бетонным раствором.

Читайте также:
Как произвести заливку фундамента под баню
Установление опалубки
Установление опалубки
Заполнение траншеи бетонным раствором
Заполнение траншеи бетонным раствором
Выравниваем бетонный раствор по периметру
Выравниваем бетонный раствор по периметру

Когда он застынет, останется только выкрутить саморезы и разобрать опалубку. Обычно через 5-7 дней бетон набирает прочность. В сухих и жарких условиях рекомендуется поливать фундамент водой.

Разбираем опалубку
Разбираем опалубку
Поливаем фундамент водой
Поливаем фундамент водой

Обустройство пола бани

Сначала требуется раскатать рулонную гидроизоляцию между элементами фундамента и по самому фундаменту. Это может быть обычный рубероид. Его же используют для гидроизоляции в углублениях фундамента, предназначенных для лаг, которые станут основанием пола.

Обустраиваем пол
Обустраиваем пол

Чтобы лаги не прогибались в процессе эксплуатации, их дополнительно укрепляют промежуточными опорами. Верхняя часть фундамента также гидроизолируется. Далее останется положить доску для пола, начиная от края фундамента. Ее надо обработать антисептиком.

Работа с лагами
Работа с лагами
Закрепление лаг промежуточными опорами
Закрепление лаг промежуточными опорами
Обустройство пола бани.
Обустройство пола бани
Каркасная баня своими руками
Каркасная баня своими руками
Сборка
Сборка
Пошаговая инструкция строительства
Пошаговая инструкция строительства

Изготовление каркаса

Следующий этап строительства каркасной бани своими руками – изготовление самого каркаса. 4 отдельных стеновых блока делают из обрезной доски, оставляя отверстия под окно и двери. Собирать заготовку надо на земле, на полностью ровном участке.

Изготовление каркаса
Изготовление каркаса
Делаем каркас самостоятельно
Делаем каркас самостоятельно
Собираем заготовку
Собираем заготовку

Когда заготовки будут готовы к монтажу, их устанавливают вертикально и попарно скрепляют саморезами. Очень важно соблюдать верный угол соединения, следить за уровнем. Внешне каркасные стойки выглядят как пустотные конструкции из вертикальных и горизонтальных элементов. После установки надо еще раз проверить ровность, а лишь потом начинать возводить кровельную систему.

Устанавливаем заготовки
Устанавливаем заготовки
Монтаж заготовок
Монтаж заготовок
Скрепление установок саморезами
Скрепление установок саморезами
Собираем каркасную установку
Собираем каркасную установку
Каркасная установка своими руками
Каркасная установка своими руками

Обустройство крыши

Следующий этап пошаговой инструкции – строительство крыши каркасной бани.

Обустройство крыши
Обустройство крыши
Пошаговая инструкция
Пошаговая инструкция
Строительство крыши каркасной бани
Строительство крыши каркасной бани

Ее монтаж начинают с установки лаг 2 этажа. Далее на получившиеся балки накладывают слой досок для перекрытия. Затем монтируется стропильная система. Не надо забывать о том, что предстоит вывести дымоход, поэтому в стропильной системе надо оставить соответствующее пространство. Далее кладется гидроизоляция, делается контробрешетка, обрешетка. Осуществляется монтаж кровли.

Установление лаг на 2 этаже
Установление лаг на 2 этаже
Монтаж лаг на 2 этаже
Монтаж лаг на 2 этаже
Накладываем доски
Накладываем доски
Делаем перекрытие
Делаем перекрытие
Монтируем стропильную систему
Монтируем стропильную систему

Пространство под двускатной крышей можно активно использовать для хранения веников, других полезных вещей.

Обшивка стен бани

Пустоты в каркасе бани заполняют теплоизоляционным материалом. Можно использовать маты, рулоны. Но маты намного удобнее, они просто вставляются в имеющиеся пустоты каркаса. Рулонный материал нужно будет резать в соответствии с размерами промежуточных элементов каркасной стойки.

Читайте также:
Дорожки в огороде между грядками
Теплоизоляционный материал
Теплоизоляционный материал
Заполняем пустоты теплоизоляционным материалом
Заполняем пустоты теплоизоляционным материалом
Обшивка стен
Обшивка стен

При обустройстве стен не надо забывать о пароизоляции и гидроизоляции. Когда пленка будет закреплена, начинают внешнюю отделку бани на даче блокхаусом.

Обустройство стен
Обустройство стен
Внешняя отделка
Внешняя отделка

Далее надо установить двери и окна.

Устанавливаем дверь
Устанавливаем дверь
Устанавливаем окна
Устанавливаем окна
Делаем баню своими руками
Делаем баню своими руками

Внутренняя отделка

Изнутри баня обшивается еще одним слоем теплоизоляции, а также пароизоляцией. Стыки должны быть проклеены клейкой лентой. Поверх этого стены обшиваются вагонкой.

Внутренняя отделка
Внутренняя отделка
Обшиваем баню изнутри
Обшиваем баню изнутри
Внутренняя теплоизоляция
Внутренняя теплоизоляция

При выполнении отделки стен парной потребуется сделать 3 слоя:


  • минвата;
  • фольга;
  • вагонка.

Отделка стен
Отделка стен
Отделка фольгой
Отделка фольгой
Отделка вагонкой
Отделка вагонкой
Делаем 3 слоя для отделки стен
Делаем 3 слоя для отделки стен
Двери
Двери

В зону душевой устанавливают соответствующее оборудование. Стены в месте установки душевого уголка лучше отделать кафелем, мозаикой или пластиковыми стеновыми панелями.

Веранда

Следующий этап строительства бани – возведение веранды. Для нее потребуется мелкозаглубленный столбчатый фундамент. Далее из доски делают основу, для этого их ставят на торец, так будет исключен прогиб.

Возведение веранды
Возведение веранды
Столбчатый фундамент для строительства веранды
Столбчатый фундамент для строительства веранды

Затем собирают каркас боковой конструкции, состоящий из вертикальных опор и верхней поперечины, на нее будет идти основная нагрузка кровли веранды. Каркас крепят к основанию с помощью анкерных болтов.

Сборка каркаса боковой конструкции
Сборка каркаса боковой конструкции
Делаем вертикальный опор
Делаем вертикальный опор

Между этим каркасом и кровлей бани устанавливают соединительные элементы, которые покрывают обрешеткой. Сверху настилают рубероид, поверх можно закрепить шифер или другой кровельный материал.

Делаем кровлю бани
Делаем кровлю бани
Обрешетка
Обрешетка
Рубероид
Рубероид

На основу террасы прикрепляют настил из досок. Имеющиеся пустоты в каркасе боковой части заполняют заготовками с декоративной деревянной решеткой.

Делаем основу террасы
Делаем основу террасы
Настил из досок
Настил из досок
Красим доски
Красим доски
Отделка боковой части
Отделка боковой части
Заполняем пустоты боковой части
Заполняем пустоты боковой части
Делаем крышу
Делаем крышу
Отделка крыши
Отделка крыши

Установка печи для бани

Один из завершающих этапов – установка печи и вывод дымохода.

Установка печи для бани
Установка печи для бани

Если выбрать печь с возможностью установки теплообменника, то бак можно поставить в другом помещении. В частности здесь используется печь Ермак–12, к ней выбран бак объемом 70 литров, который поставлен на чердаке в зоне внутренней перегородки между душем и парной.

Установка теплообменника
Установка теплообменника
Устанавливаем бак
Устанавливаем бак
Бак для бани
Бак для бани
Бак "Ермак"
Бак «Ермак»

Здесь же расположен бак для холодной воды, он побольше – 120 литров. Для подачи воды в баки из колодцаиспользуется насос.



Обустройство слива

Об обустройстве слива из имеющихся водоприемников надо позаботиться на раннем этапе строительства бани.

Обустройство слива
Обустройство слива

Во-первых, необходима прокладки канализационной трубы с уклоном на 1 метр 3–5 см. Такая труба должна идти от душевой и от крана слива воды из системы трубопровода. Он находится в нижней точке трубопровода. Такой кран нужен чтобы слить воду из системы и законсервировать баню на длительный срок, например, на всю зиму. Лучше, если сливная труба не будет иметь ответвлений и поворотов. Прямая труба – это способ избежать засоров. На схеме видно, как лучше соединить два водоприемника в одну систему.

Делаем прокладку для канализационной трубы
Делаем прокладку для канализационной трубы
Система трубопровода
Система трубопровода
Слив воды
Слив воды

Канализационную трубу лучше соединить с септиком, чтобы сливная вода не уходила в землю.
