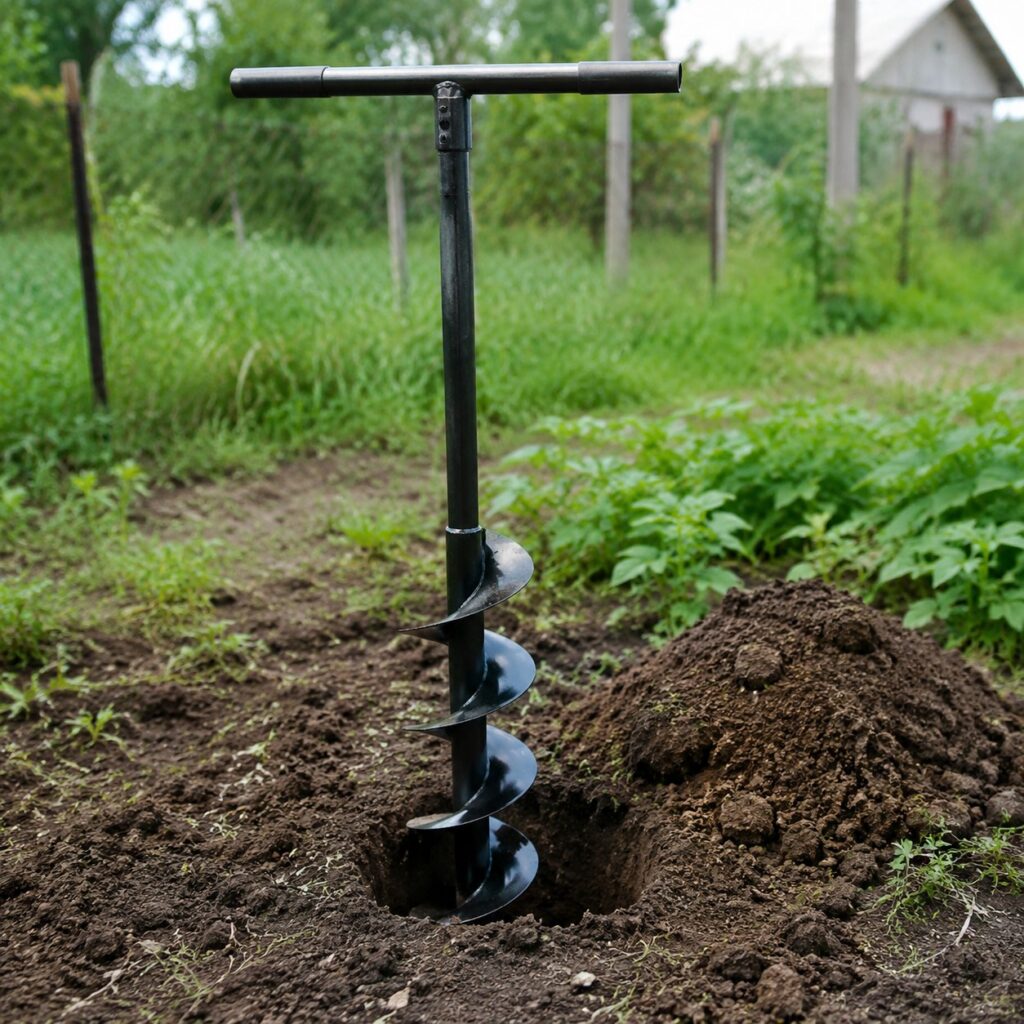

Ручной бур для столбов своими руками

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

В виде шнека;
Двухлопастной;
Винтообразной;
В виде полудисков;
Многоярусной;
Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

На отрезке листового металла рисуют окружность и отмечают ее центр – это
будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.
