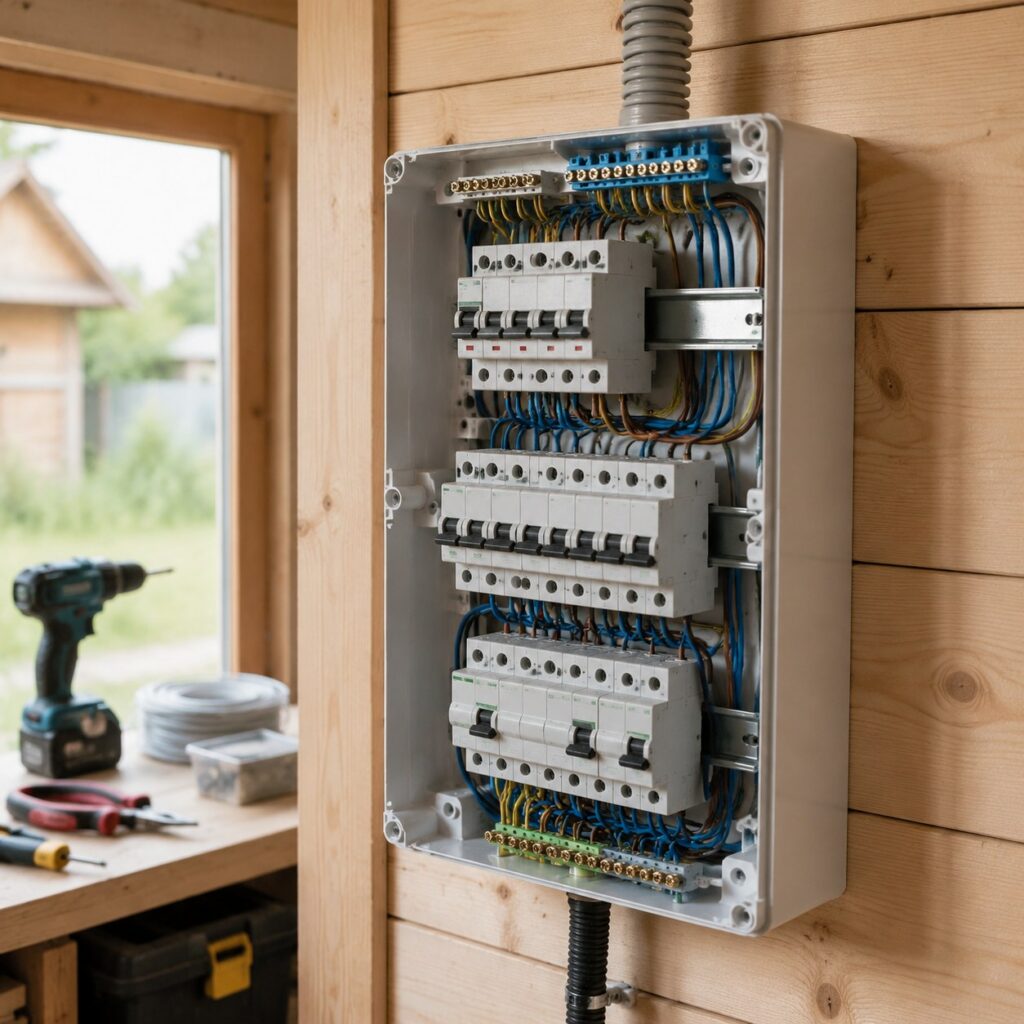

Как правильно собрать электрический щиток

Проблема сбора и установки электрического щитка возникает, как правило, в случаях, когда на последнем этапе частного строительства рабочий становится перед процедурой электрификации объекта. Осуществление проводки – не сложный, но опасный и ответственный процесс, и последним его пунктом является как раз установка щитка. В дальнейшем пойдёт речь о том, как правильно собрать электрический щиток, и данный материал будет выстроен в виде инструкции по установке.

Сбор и установка электрического щитка
Сбор и установка электрического щитка

Итак, приступают к конструированию щитка в том случае, когда основная часть работки по прокладке кабеля в помещениях закончена. Первое, с чем столкнётся установщик, это выбор – что будет являть собой щиток. Либо это будет купленный готовый, либо будет собран самостоятельно. Во втором случае должны быть приобретены материалы для сборки щитка в специализированном магазине, то есть корпус и планки, на которые крепятся выключатели, и, конечно, сами выключатели.

Конструирование щитка
Конструирование щитка

Нужно иметь в виду, что существует два типа щитков – устаревший тип, где предохранители или так называемые пробки можно было выкручивать, и – современный тип. Конечно, настоятельно рекомендуется не обращаться к устаревшей версии, так как новая превосходит её по всем параметрам качества и безопасности. Современные устройства, регулирующие подачу электроэнергии называются пакетными выключателями или «пакетниками». Количество данных выключателей в щитке должно точно соответствовать количеству подводимых к щитку электрических цепей. Это главный аспект в понимании того, как собрать электрический щиток. Слева крепится центральный, главный выключатель, действующий сразу на все цепи. Имеет другой цвет.

Выключатели
Выключатели

Рекомендуется добавить в щиток помимо основных 2-3 запасных пакетника, ведь возможность возникновения в доме дополнительной сети весьма высока. Нужно чётко знать, что приборы имеющие мощность более 5 кВт должны иметь свой собственный предохранитель. К примеру – водонагревательные котлы. Выключаются современные предохранители автоматически, а включаются уже вручную по аналогии с автоматическими пробками. Единственный недостаток пакетников – не подлежат починке.

Читайте также:
Шкаф из гипсокартона своими руками
Предохранители
Предохранители

Итак, пакетники крепятся на специальную планку – вроде всё просто, но нужно не забыть очень важный момент – установка пластины заземления. Приобрести её можно также в любом специализированном магазине. Установка её происходит после установки всей серии необходимого количества пакетников. Именно от этой пластины будут отходить провода заземления к заземляющему средству. Схему заземления необходимо разработать до начала монтажа щитка.

Пакетники
Пакетники

Необходим специальный кожух, куда будет устанавливается щиток, обычно выдалбливается прямоугольное отверстие рассчитанной глубины на уровне лица. После установки щитка в кожух начинается подключение кабелей. Необходимо чёткое представление о схемах электрического тока и данную работу лучше доверить профессиональному электрику. И, как подсказывает практика, подробный разбор того, как собрать электрический однофазный или трёхфазный щиток, лучше всего посмотреть на видео, которое размещено на данной странице сайта.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Схема электрического щитка

Предлагаем вам ознакомиться с различными схемами электрического щитка.
