Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки


Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплый пол электрический под плитку укладка
Теплый пол электрический под плитку укладка

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

  • Греющий кабель;
  • Маты;
  • Пленочный пол;
  • Стержневой пол.
Виды систем электрического напольного отопления
Виды систем электрического напольного отопления

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Пирог теплого пола под плитку на основе нагревательных матов: 1 - Выравнивающая черновая стяжка, 2 - Нагревательные маты, 3 - Плиточный клей, 4 - Кафель или керамогранит
Пирог теплого пола под плитку на основе нагревательных матов: 1 — Выравнивающая черновая стяжка, 2 — Нагревательные маты, 3 — Плиточный клей, 4 — Кафель или керамогранит

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

Читайте также:
Как правильно выбрать клей для линолеума и рассчитать его расход?
На фото процесс монтажа выравнивающей черновой стяжки
На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

  1. Отступ от стены должен составлять минимум 10 см;
  2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
  3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.
Схема раскладки теплого пола
Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители
Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку
Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

  1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
  2. Подключить термостат к нагревающему элементу.
  3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
  4. Включить электрообогрев на некоторое время.
  5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

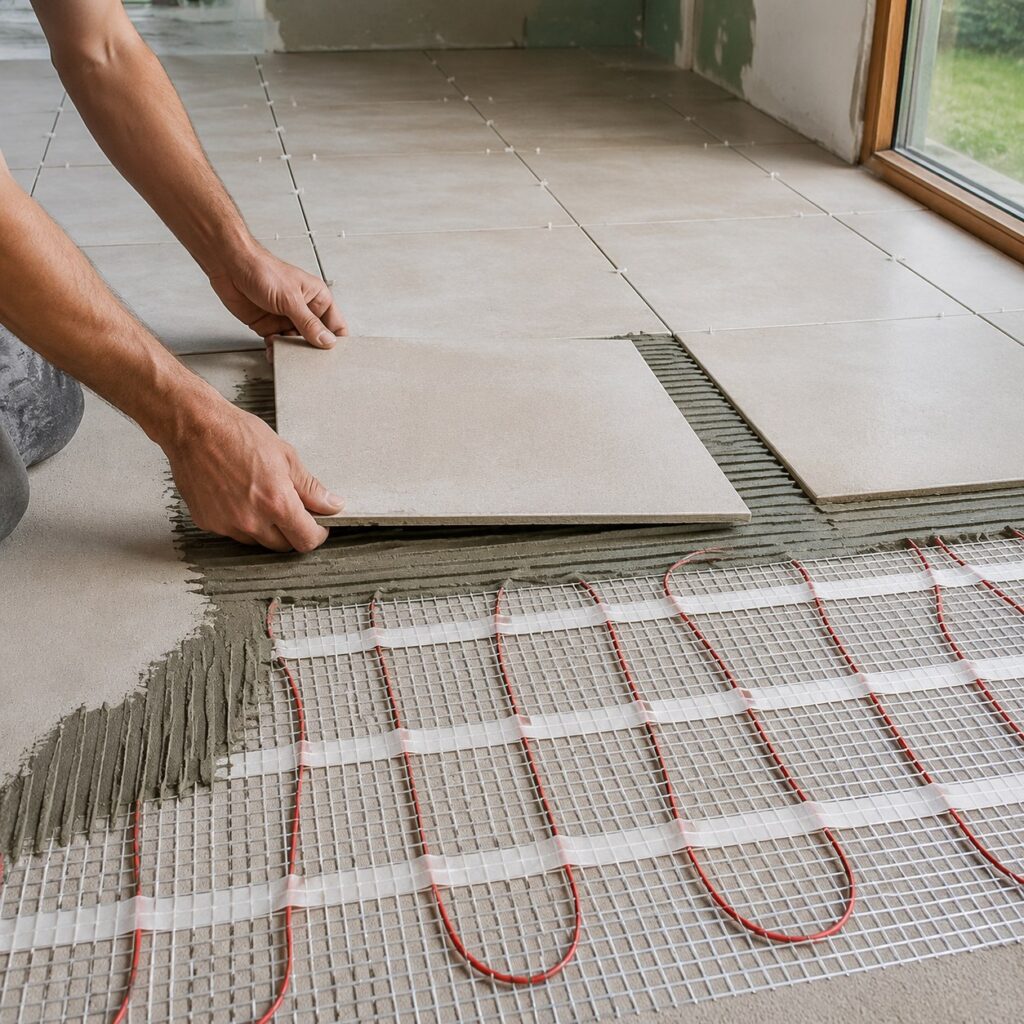

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!
