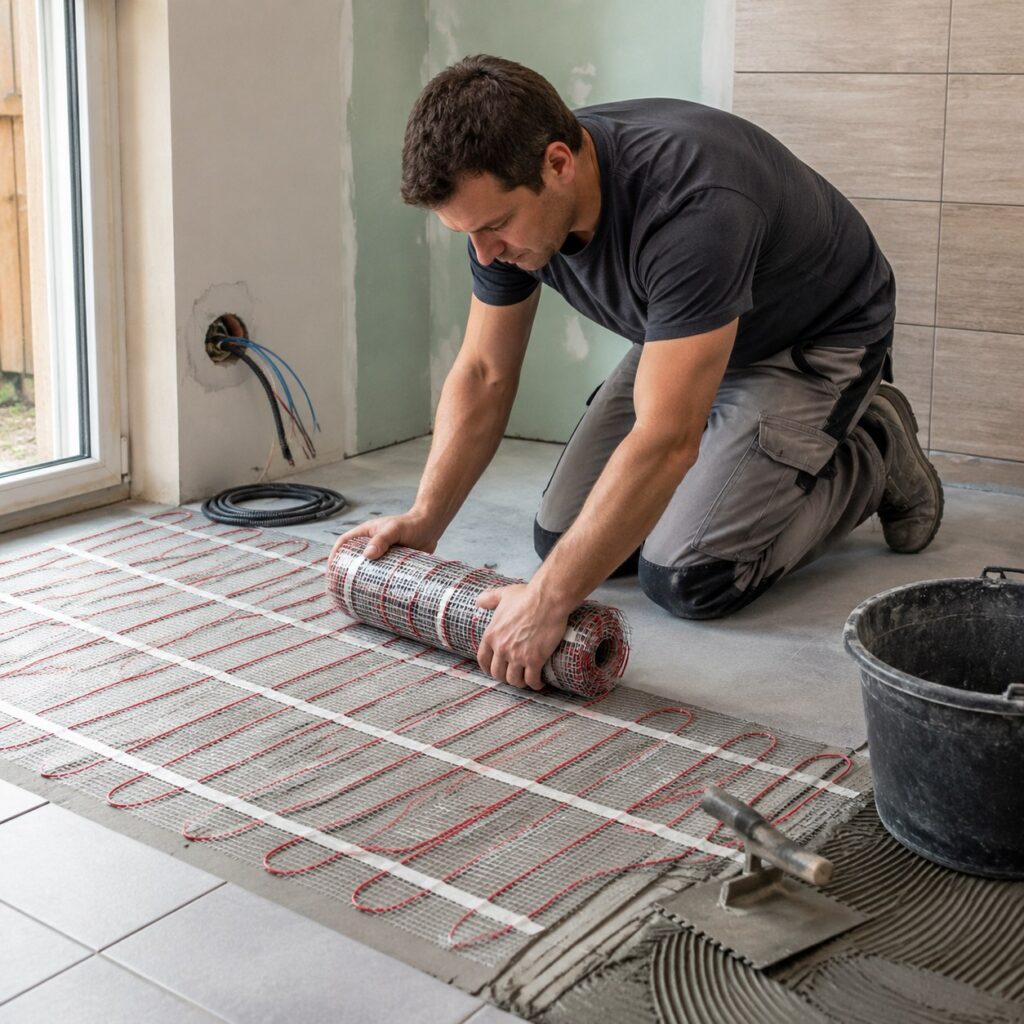

Как сделать электрический теплый пол своими руками – технология монтажа от подготовки основания до подключения системы


Утеплением жилища сейчас занимается практически каждый здравомыслящий человек. Это продиктовано желанием уменьшить расходы на коммунальные услуги. Очень популярным сейчас является электрический теплый пол, своими руками смонтировать который не так сложно. Однако требуются некоторые навыки в подключении системы. Неправильное подсоединение чревато неэффективной работой конструкции или замыканием, способным вызвать возгорание.

Теплый пол электрический своими руками
Теплый пол электрический своими руками

Общая характеристика

Электрический нагревательный кабель или мат обычно укладывается в ванной комнате, детской, на кухне, балконе. Эта система может быть использована в качестве основного или дополнительного отопления.

Можно назвать несколько видов электрических полов. Для обогрева используется:

  • Электрический кабель,
  • Нагревательный мат,
  • Карбоновые маты,
  • Инфракрасная пленка.
Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия
Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия

Каждая конструкция имеет свои достоинства и изъяны. Однако в представленной статье мы рассмотрим, как сделать электрический теплый пол из нагревательного кабеля.

Перед тем, как установить теплый пол, необходимо его тщательно рассчитать, а также выбрать место, где будут располагаться маты. Сначала определите локализацию системы. При этом не забывайте, что лучше не класть ее в тех частях комнаты, где будет стоять тяжелая мебель, чтобы избежать перегрева. Теперь посчитайте общую площадь укладки и умножьте ее на мощность системы. При этом не следует забывать и о типе помещения, и возможности теплопотерь.

Расчета электрического теплого пола
Расчета электрического теплого пола

Подготовка основания

Установить электрический теплый пол своими руками не так уж и трудно. На укладку нагревательных матов вам хватить буквально одного дня, с кабельным вариантом время монтажа увеличится. Проводить все операции следует максимально внимательно. Для начала подготовьте основание к монтажу:

  1. Внимательно осмотрите черновой пол. Если он имеет серьезные перепады, их следует обязательно устранить. Для этого обустраивается стяжка из смеси цемента с песком или наливной пол. Все трещины и щели в основании нужно заделать, чтобы уменьшить теплопотери пола.
  2. Уберите весь мусор и пыль. Лучше всего для этого применять пылесос. Он должен быть достаточно мощным, поэтому возможно, следует использовать промышленный вариант.
  3. Монтаж теплоизоляционного материала, который позволит максимально эффективно использовать систему обогрева. Он будет направлять тепло вверх.
  4. Разметка помещения. Лучше всего точно сделать все замеры и отметить на полу те области, где будет укладываться конструкция. Это поможет вам не запутаться и ускорить выполнение работы.
  5. Грунтование поверхности чернового пола. Таким способом вы сможете улучшить сцепление цементной стяжки с основанием.
Читайте также:
Какая фанера лучше для пола – руководство по выбору качественного и долговечного материала
На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки
На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки

Установка терморегулятора

Монтаж электрического теплого пола своими руками производится только после того, как будет определено место нахождения терморегулятора. Он должен располагаться в легкодоступном месте. При этом терморегулятор нельзя закрывать, заслонять мебелью, иначе он будет работать некорректно.

Расстояние от пола до регулятора должна составлять не менее 30 см.

Монтаж терморегулятора
Монтаж терморегулятора

Если вы хотите установить нагревательный кабель в ванной комнате или сауне, лучше всего монтировать терморегулятор за пределами помещения. Для его фиксации необходимо сделать отверстие при помощи дрели со специальной насадкой. А еще вам придется потрудиться над штроблением стен для прокладки проводка от термодатчика. Последний должен помещаться в гофрированную трубку. Это поможет защитить его от воздействия негативных внешних факторов.

Технология монтажа

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

  • Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
  • Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
  • Монтаж термодатчика и регулятора.
  • Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
  • Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.
Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея
Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Особенности подключения

Эта часть монтажа электрического кабеля является самой ответственной и сложной. Тут нужно сделать все правильно. Работа по подключению системы состоит из таких действий:

  1. Проверка кабеля и проводов при помощи специальных приборов: мультиметра (чтобы узнать сопротивление системы), мегаомметра (чтобы узнать сопротивление изоляции матов).
  2. Подключение температурного датчика, терморегулятора и кабеля питания. Это следует сделать по инструкции, которая идет в комплекте с приобретенной системой. У разных производителей она может отличаться. Учтите, что во время подключения теплого пола нужно выключить электропитание.
  3. Кабель мата и шнур питания нужно зафиксировать при помощи защитной клеммы, чтобы обеспечить дополнительное заземление.

Дополнительные рекомендации

Установить кабель самостоятельно не совсем просто, но вполне возможно, однако необходимо обязательно соблюдать определенные правила:

  • Во время укладки следует соблюдать схему.
  • Постарайтесь не перегибать кабель или перекручивать его.
  • Если кабель двужильный, то его нельзя перерезать.
  • Не следует топтаться по нагревательным матам до их заливки. В противном случае их можно повредить.

Соблюдение инструкции даст вам возможность осуществить всю работу самостоятельно, без привлечения специалистов. А это, в свою очередь, сэкономит ваши средства. Хотя подключение системы является важным и ответственным моментом, с которым справится не каждый. Если есть сомнения, то лучше предоставить работу специалистам. Оставьте комментарий к статье или поделитесь своим опытом монтажа систем напольного обогрева.
