Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Электрический теплый пол может стать не просто дополнительным источником тепла, его можно использовать как основной тип отопления. Он относительно экономичный, достаточно прост в монтаже. Однако прежде чем начинать его монтаж, необходимо разобраться, какой кабель для теплого пола лучше выбрать. От этого часто зависит эффективность всей системы.

Классификация кабелей

Изделия можно классифицировать так:

1. Резистивный одножильный. Тут теплоотдача одинаковая практически по всей длине. Недостатком такого кабеля может стать локальный перегрев некоторых участков напольного покрытия. Что касается монтажа, то тут нужно следить за тем, чтобы оба конца находились в одной точке.
2. Резистивный двухжильный. Тут одна жила служит для образования тепла, а вторая – для проведения электрического тока. Во время монтажа такого изделия не обязательно монтировать два конца кабеля в одной точке. Еще одним достоинством такого материала является то, что двухжильный кабель имеет в своем составе возвратную жилу, а также дополнительно покрыт слоем изоляции, что делает его более безопасным для применения.
3. Саморегулирующийся. Это изделие способно самостоятельно регулировать свою мощность, в зависимости от того, понизилась или повысилась температура в помещении. Кроме того, представленный продукт очень хорошо защищен от механического, химического или электрического повреждения. То есть пол полностью защищен от возможности перегрева. Устройство его достаточно простое: две жилы, проводящие ток, размещены параллельно друг другу. Также внутри кабеля есть полупроводниковая матрица, которая является нагревательным элементом. Вся конструкция обтянута стальной оплеткой и внешней изолирующей оболочкой.

Есть еще некоторые особенности. Например, резистивный одножильный или двухжильный греющий элемент обладает хорошей мощностью и пластичностью, что позволяет использовать его в помещениях сложной конструкции. Что касается саморегулирующегося провода, то он считается более дорогим, мощным и более экономичным. Кроме того, он очень надежный и прослужит длительное время.

Как правильно выбрать нагревательный кабель для теплого пола?

Для того чтобы сделать правильный выбор, необходимо учитывать такие условия:

• Стоимость изделия. Дешевый провод может быстро выйти из строя, так как не обладает необходимыми качественными параметрами. Поэтому лучше купить более дорогой кабель, который прослужит дольше.
• Стоимость монтажа. В случае с резистивным, мастеру придется дополнительно покупать регулятор температуры, чего не требует саморегулирующий провод. То есть представленный кабель лучше применять для небольших помещений, где регулятор не очень нужен. Провод резистивного типа лучше подойдет для больших комнат.
• Область применения. Если на пол в комнате будет укладываться коврик, то лучше применить саморегулирующий провод, так как он не допустит локального перегрева.

• Функциональность теплого пола. Прежде чем выбрать нагревательный кабель для теплого пола, необходимо разобраться с тем, какие функции он будет выполнять. Например, если в помещении будет обустроен теплый пол прямого действия, то тут лучше применить резистивный двухжильный или одножильный кабель, или же тепловой мат. Укладываются такие изделия в тонком слое стяжки непосредственно перед монтажом напольного покрытия. Такой монтаж позволяет быстро прогреть поверхность пола до 27 градусов за короткое время. Если теплый пол будет выполнять функции аккумуляции тепла, то тут лучше укладывать саморегулирующий или двухжильный резистивный кабель. Дело в том, что система в этом случае должна будет прогреть достаточно большой по толщине слой бетона (5-15 см).

Как видно, выбор кабеля сопровождается большим количеством нюансов, которые нельзя не учитывать. В противном случае добиться адекватной работы теплого пола будет сложно.

Требования к греющему кабелю

Если опираться на государственные стандарты, то важно не забывать о таких общих требованиях к нагревающему кабелю:

1. Если система теплого пола будет использоваться в квартире, то она должна быть дополнительным, а не основным, источником обогрева.
2. В деревянных домах с основанием из древесины нужно монтировать такой провод, мощность которого не будет превышать 2 кВт.
3. Для подогрева пандусов или лестниц, расположенных снаружи помещения, используется провод, номинальная мощность которого составляет 4 кВт.
4.  Для обустройства одного контура необходимо использовать непрерывный отрезок кабеля. Желательно в одной комнате монтировать один контур, если ее площадь не превышает 25 м2.
5. Переход провода из одного помещения в другое не допускается. В области перехода он может просто переломаться.
6. Для укладки изделия необходимо использовать только те запчасти и аксессуары, которые продаются с ним в комплекте.

Правила укладки кабеля теплого пола

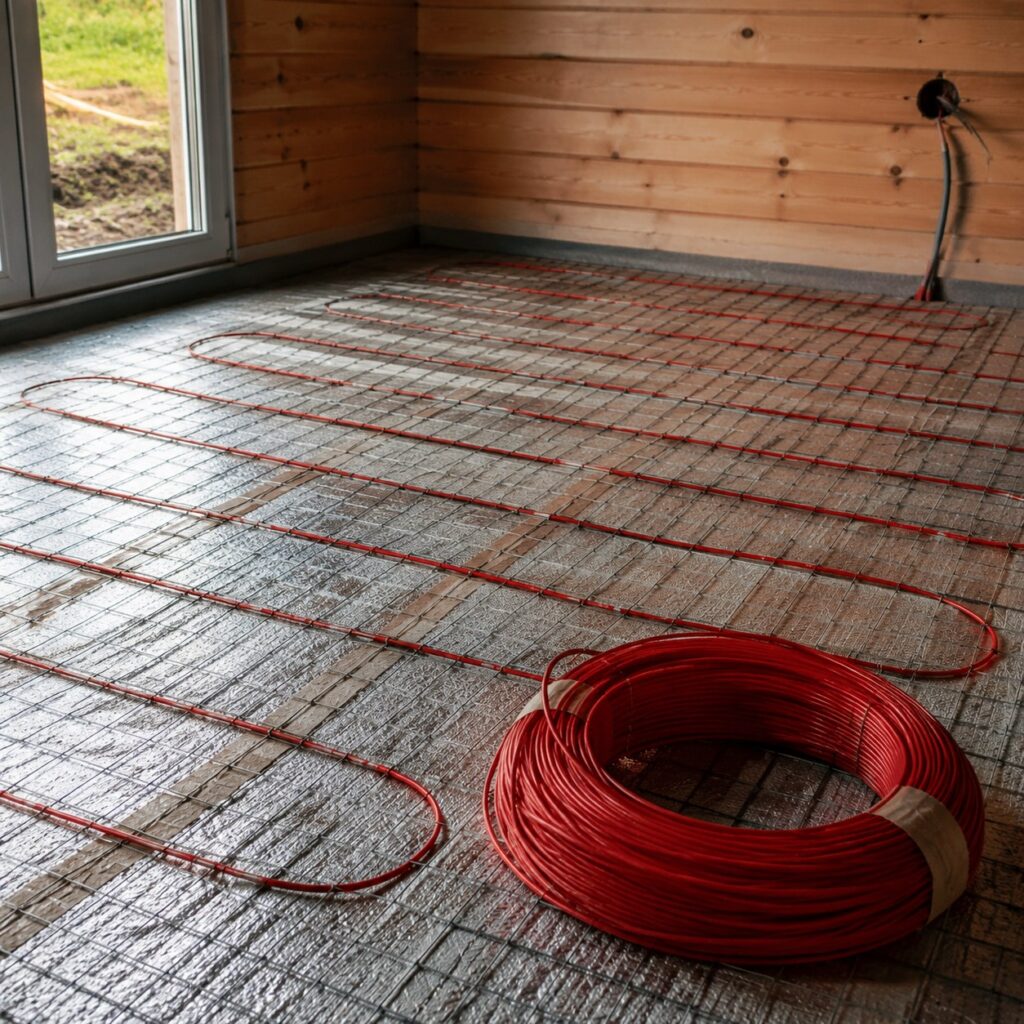

Чаще всего греющий провод укладывается по схеме «змейка». В этом случае необходимо соблюдать такие требования:

• Нельзя допуска образования петель в кабеле. Пересекаться отдельные участки не должны.
• Расстояние между системой нагрева и металлическими конструкциями составляет 5 см, системой и деревянными конструкциями – 3 см. Максимальным является расстояние от теплого пола до других источников тепла – полметра.
• Важно соблюдать шаг укладки, который составляет 6-10 внешних диаметров провода.
• Вся та часть кабеля, которая является горячей, должна находиться в однородном изоляционном материале.
• Шаг кабеля для обустройства пола прямого действия составляет 10 см. Если укладка будет располагаться внутри стяжки – то 20 см.

• Для подключения кабеля применяется терморегулятор. То есть напрямую к сети подсоединять его нельзя (есть некоторые исключения в случае саморегулирующегося кабеля).
• Размещается терморегулятор на высоте 50-150 см от пола.
• Обязательным элементом систем электрического нагрева считается датчик температуры, который должен быть размещен на расстоянии полуметра от стены. Для его подключения используется медный провод.
• Скрутки в системе не допускаются. Соединения кабелей производятся только посредством специальных клемм в распределительных коробках.
• На системе должны быть установлены защитные автоматы, которые не допустят скачков напряжения.
• Самостоятельно монтировать провод обогрева нельзя. Тут должен работать только высококвалифицированный мастер, имеющий соответствующее разрешение.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
2. Монтаж теплоотражающей подложки.
3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
4. Укладка провода.
5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:
