Все об устройстве кабельного теплого пола в своем доме – планировка, расчеты, укладка


Системы теплых полов позволяют получить дополнительный обогрев помещения и равномерно распределить его. Устанавливают их чаще всего под различные напольные покрытия. В последнее время, электрические теплые полы стали более востребованы, по сравнению с водяными. Объясняется это многочисленными преимуществами электрических полов. Можно выделить два основных вида таких систем: кабельный теплый пол и пленочный. Первый вариант является более долговечным и имеет свои конструктивные особенности. Перед установкой такой системы желательно ознакомиться со всеми характеристиками кабельного пола.

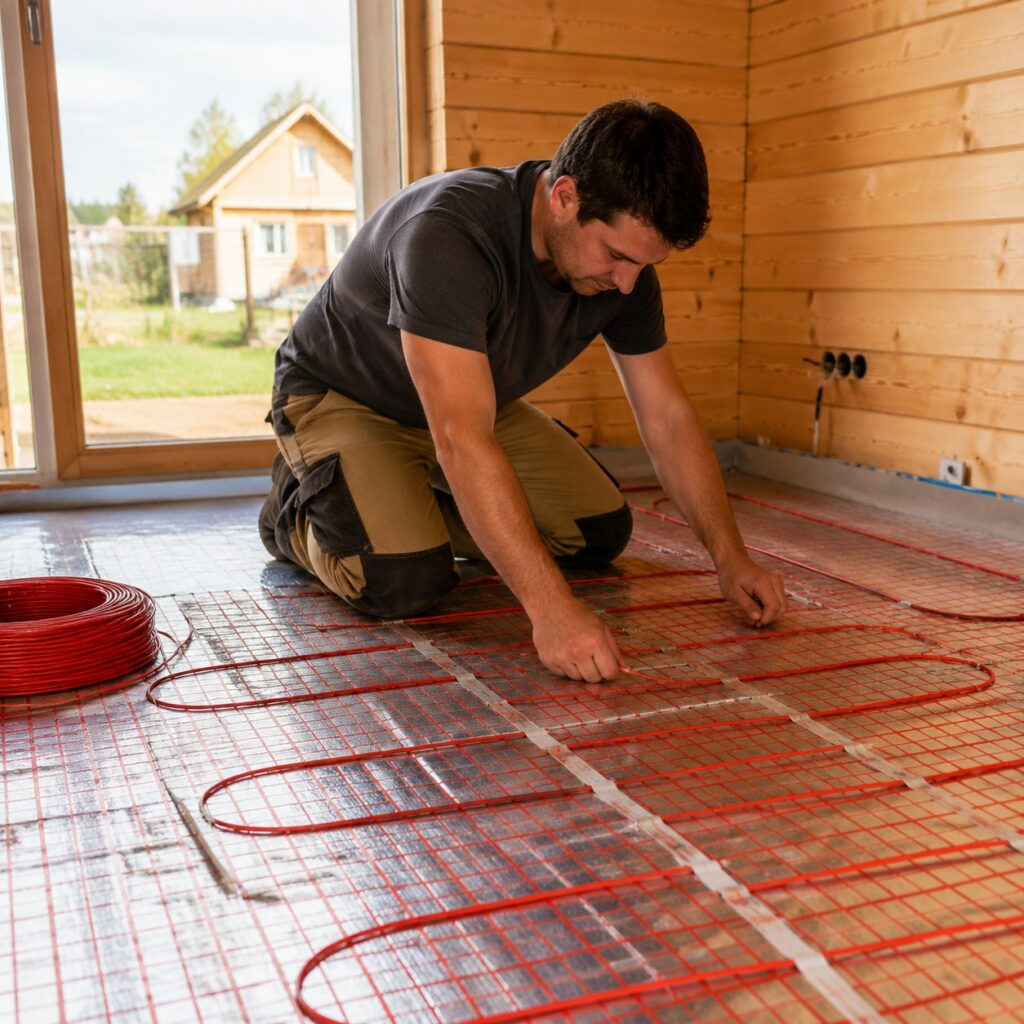

Кабельный теплый пол фото
Кабельный теплый пол фото

Типы кабельного пола

Наибольшую часть конструкции кабельного пола занимает нагревательный кабель. Есть несколько разновидностей этой системы, в зависимости от типа кабеля. Выделяют следующие виды кабельного теплого пола:

  1. Саморегулирующийся;
  2. Резистивный одножильный;
  3. Резистивный двухжильный.
Типы кабелей используемых в нагревательных матах
Типы кабелей используемых в нагревательных матах

Последний вариант имеет в своей системе две жилы – нагревательную и питающую. Такая конструктивная особенность создает преимущества перед одножильным вариантом пола:

  • Отсутствует необходимость возвращения одной жилы к терморегулятору;
  • Более низкий уровень электромагнитного излучения.

Поскольку, в одножильной кабельной системе довольно высокое излучение, такие теплые полы рекомендуется использовать в малопосещаемых или нежилых помещениях. Двухжильная система отличается более высокой стоимостью, но полностью безопасна.

Главным недостатком любой резистивной системы является перегрев участков, где происходит нарушение контакта стяжки и кабеля. Этот недостаток отсутствует у саморегулирующихся кабельных систем.  Структура кабеля в такой системе более сложная. Она позволяет увеличивать сопротивление кабеля на участках, где повышается температура. Протекающий через участок ток уменьшается, что исключает выход из строя всей системы.

Конструкция кабельного теплого пола

Кабельные полы поступают в продажу в двух видах конструкции:

  1. Секции;
  2. Нагревательные маты.

Секции имеют большую толщину и требуют больше времени на установку. Укладываются они под цементную стяжку. Это существенно увеличивает подъем уровня пола.

Читайте также:
Обзор инфракрасного тёплого пола Caleo — описание системы, ее характеристики, плюсы и минусы, отзывы потребителей
Два вида кабельных систем: нагревательные маты и кабель в бухте
Два вида кабельных систем: нагревательные маты и кабель в бухте

Если в возведении стяжки нет необходимости, лучшим вариантом будут нагревательные маты. Они имеют меньшую толщину и могут монтироваться в слой плиточного клея. Укладка их проходит значительно быстрее.

Расчет необходимой мощности электрического теплого пола

Расчеты необходимой мощности кабельного пола для конкретного помещения производятся с учетом наличия отопительной системы. При том что теплые полы являются только вспомогательной системой отопления, то для обогрева 1 м2 потребуется 100-140 Вт. Если кабельный пол – это единственный способ отопления помещения, то его мощность должна быть не менее 150 Вт на м2.

Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отоплении
Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отоплении

Чтобы сделать итоговый подсчет, надо площадь, необходимую для обогрева умножить на заданную мощность. При этом в площадь обогрева не надо включать места, занимаемые предметами мебели.

Площадь укладки - площадь помещения за минусом площади занимаемой мебелью или другими бытовыми предметами
Площадь укладки — площадь помещения за минусом площади занимаемой мебелью или другими бытовыми предметами

Для того чтобы снизить требуемый расход мощности, надо провести качественную теплоизоляцию пола.

Установка кабельной системы

Установка электрической системы теплого пола кабельного вида проходит в несколько этапов. Каждый из них надо проводить в соответствии с рекомендациями специалистов и не нарушать порядок работ.

Этапы работ по установке:

  1. Составление плана;
  2. Подготовка основания;
  3. Установка нагревательного контура;
  4. Установка термостата и датчиков температуры;
  5. Проверка работоспособности системы;
  6. Финишная заливка.

Составление плана

Перед началом монтажа, надо тщательно продумать расположение кабельного теплого пола, и подготовить план. Необходимо на бумаге обозначить, где будут находиться предметы мебели или бытовые приборы. В тех местах, где они располагаются устанавливать электрический контур нельзя, так как он не переносит больших нагрузок. Свободные от тяжелых предметов места можно заполнять системой.

На рисунке схема планировки кабеля для ванной комнаты. Схема рисуется с соблюдением масштаба, шага укладки и радиусов гибов кабеля
На рисунке схема планировки кабеля для ванной комнаты. Схема рисуется с соблюдением масштаба, шага укладки и радиусов гибов кабеля

Следует учитывать, что после установки теплого пола отсутствует возможность делать перестановку мебели и менять планировку помещения.

Подготовка основания

Монтаж любого вида теплого пола подразумевает в первую очередь подготовку основания. Для кабельного теплого пола необходимо подготовить основание пола следующим образом:

  • Демонтировать старое напольное покрытие и освободить доступ к плите перекрытия;
  • При наличии трещин, размером более миллиметра, их необходимо расширить, с помощью перфоратора до сантиметра;
  • Все рыхлые и выступающие части бетона, надо сбить и сравнять;
  • Очистить поверхность от мусора, основание смочить водой;
  • Расширенные трещины, сколы и другие отверстия заделать бетоном;
  • Если поверхность плиты имеет сильные неровности, ее выравнивают, с помощью наливных полов;
  • После высыхания выравнивающей стяжки, ее необходимо пропитать жидкой гидроизоляцией.



Пирог кабельного теплого пола
Пирог кабельного теплого пола

После проведения подготовительных работ, надо уложить утеплитель. Это могут быть плиты пенополистирола. Поверх него настилают алюминиевую фольгу, в качестве отражателя тепла. Можно использовать только экранирующую теплоизоляцию, например, «Пенофол».

Установка нагревательного контура

После установки теплоизоляции осуществляется сборка и монтаж нагревательного контура. Выполняется она в следующей последовательности:

  1. На фольгированную часть теплоизоляции надо установить рейки – это могут быть полимерные полоски с защелками для фиксации кабеля. Установка должна производиться перпендикулярно стене, на которой будет располагаться блок управления системой. Укладка начинается на расстоянии 20 см от стены, а концы реек должны не доходить до других стен на 5 см;
  2. Монтаж кабеля начинается от точки, где будет размещаться блок. Укладка должна иметь вид «змейки», шаг загиба кабеля соответствует 10-15 см.

Установка термостата и датчика температуры

Схема кабельной системы теплого пола включает в себя, помимо самого кабеля такие элементы:

  1. Терморегулятор (термостат);
  2. Датчик температуры.

После того как выполнены работы по укладке кабеля, необходимо перейти к установке этих элементов.

Установка датчиков происходит между витками кабеля. Провода должны выводиться к плинтусам, а после этого к блоку. Сколько потребуется датчиков, и какой шаг их расположения – определяет производитель, что будет указано в инструкции.

Один из вариантов электрической схемы подключения всех элементов теплого пола: кабель, терморегулятор, датчик температуры (располагается на расстоянии 50 см от стены)
Один из вариантов электрической схемы подключения всех элементов теплого пола: кабель, терморегулятор, датчик температуры (располагается на расстоянии 50 см от стены)

Термостат надо расположить на расстоянии не менее 30 см от пола. Для удобства можно монтировать его на уровне глаз. Для его установки в стене надо вырезать отверстие, стандартное для подрозетника. В отверстие установить коробку, а в нее подвести электропитание и провода от датчиков температуры, а также сам кабель.

Важно, учесть, что электропитание надо подводить от центрального предохранителя квартиры. Подключение от обычной розетки может привести к перегрузке электропроводки и возникновению пожароопасной ситуации.

Подключение осуществляется последовательно. Провода датчиков подключают к своим разъемам, а кабель – к отдельному. Лучше всего, чтобы данными работами занимался специалист. При отсутствии знаний и опыта работы с электрическими подключениями можно не только повредить всю систему, но и нанести вред своему здоровью.

Проверка работоспособности системы

После установки всех элементов, надо проверить работоспособность системы. Тестером можно проверить сопротивление. Показатель не должен отклоняться более чем на 10 % от заявленных данных в паспорте к устройству.

Если сопротивление соответствует норме, можно начинать завершающий этап.

Финишная заливка

После установки и фиксации кабеля и всех датчиков, необходимо выполнить стяжку. Толщина ее должна составлять около 5-6 см. Заливка осуществляется от стены, противоположной входу в помещение. Следует помнить, что при выравнивании стяжки нельзя использовать игольчатые валики, которые могут повредить систему.

Заливка кабельного теплого пола
Заливка кабельного теплого пола

По времени на высыхание стяжки надо отвести около 3-4 недель. После этого можно подключить все кабеля, электрические провода системы. Затем можно устанавливать выбранное напольное покрытие.

Монтаж нагревательных матов

Нагревательные маты имеют большое преимущество, поскольку их монтаж занимает меньше времени. Маты достаточно расстелить на выбранных участках пола. Кабель располагается на сетке уже с заданным шагом. Очень часто нижняя поверхность матов – самоклеящаяся.

Пошаговая технология монтажа нагревательных матов
Пошаговая технология монтажа нагревательных матов

Для монтажа нагревательных матов нет необходимости устанавливать цементную стяжку большой толщины. Их можно устанавливать под плитку – в слой плиточного клея. Или использовать самонивелирующиеся смеси для заливки. Подключение системы возможно после высыхания заливки или клея.

Единственная сложность при укладке может возникнуть в помещениях со сложной конфигурацией. В таких случаях установка отдельного кабеля намного удобнее.

Совмещение кабельного теплого пола с покрытиями

Наиболее часто, электрический кабельный теплый пол используют для укладки под керамическую плитку, но также его можно устанавливать под следующие виды напольных покрытий:

  1. Ламинат;
  2. Линолеум;
  3. Деревянный пол.

Плитка может подбираться и устанавливаться любая. А при совмещении с другими покрытиями, надо предусматривать специальные слои утепления или выбирать покрытие с маркировкой, указывающей на возможность совмещения с системами теплых полов.

Кабельный теплый пол можно укладывать практически под любое напольное покрытие
Кабельный теплый пол можно укладывать практически под любое напольное покрытие

Резистивный кабельный пол не следует накрывать коврами. Саморегулирующийся вариант электрического пола этот недостаток не имеет.

Заключение

При соблюдении всех правил монтажа кабельного пола, можно достичь желаемого результата. Теплый пол сможет с легкостью заменить основную систему отопления. При этом воздух в помещении будет прогреваться равномерно, а уровень его влажности останется в норме.
