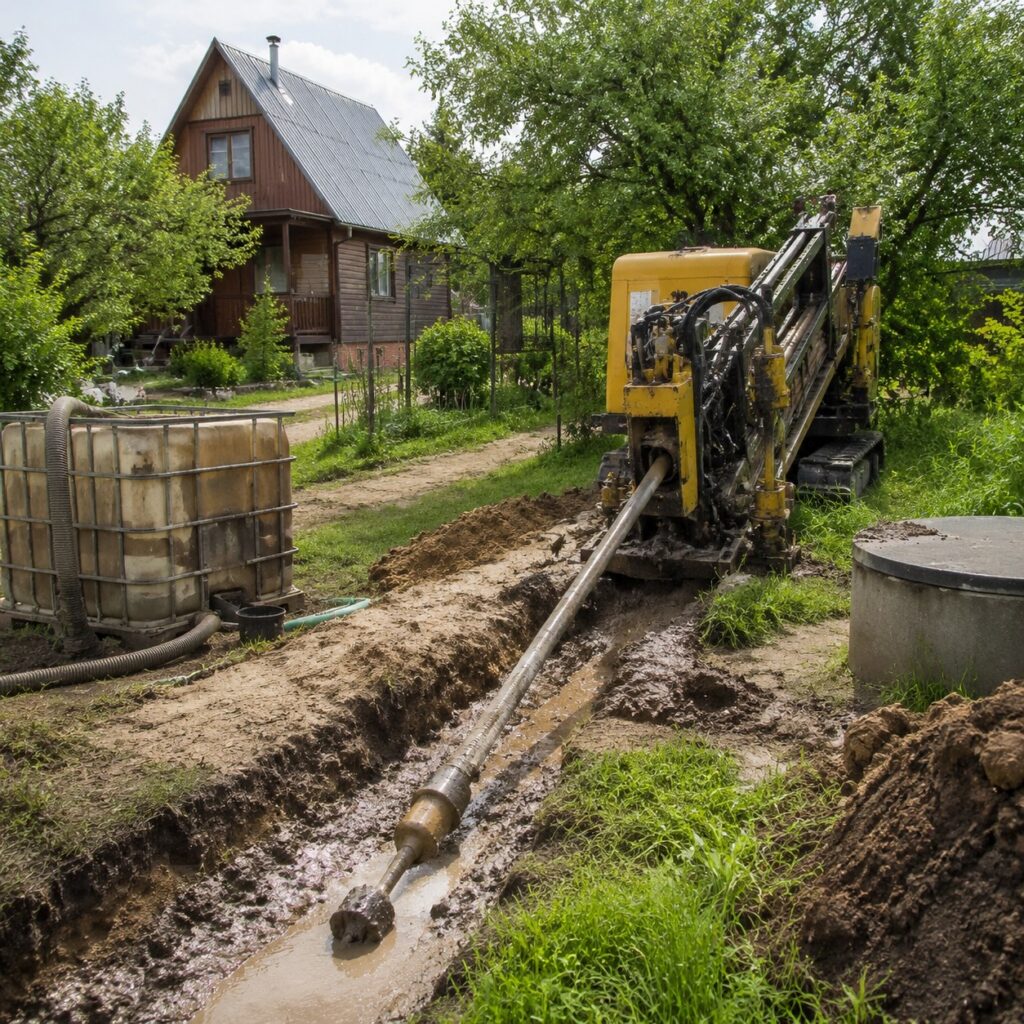

ГНБ — это технология бестраншейного прокладывания подземных линий посредством определённого оборудования. Активно применяемый на сегодняшний день метод прокладки гнб даёт возможность уменьшить время работы и трудовые затраты, в первую очередь это касается строительства подземных коммуникаций под природными препятствиями (реки, леса) и искусственными (жд, парки).
Данный метод направленного бурения используется в основном при образовании трубопроводов, не изменяя ландшафта. Прокол поверхности под дорогой — единственный метод дополнить линии без раскапывания траншеи. Особый интерес уделяется месторасположению бурового оборудования, а также безопасности условий труда.
Этапы работы
- Образование пилотной скважины посредством применения буровой головки, впереди которой имеется скос и передатчик. В самом начале проводится установка. Сперва бурится скважина, диаметр приблизительно сто миллиметров. Процедура бурения регулярно проверяется с помощью системы DigiTrakMarkIII, которая определяет точно глубину относительной плоскости и нахождение буровой головки.
- Увеличение диаметра скважины, используя риммер. Предстоящим шагом будет выполняться расширение до надобного диаметра скважины, взамен буровой головки, применяют специальный расширитель, который протягивают в противоположном направлении к буровой установки от точки выхода. Из-за почвы и требуемого диаметра совершают увеличения за один раз или несколько подходов. В заключении выполняется протяжка нескольких риммеров с увеличением их диаметра.
- Прокладывается плеть трубопровода по установленной траектории.
Преимущества метода
Технология метода ГНБ продолжает развиваться по сей день. Она была разработана американским инженером Мартином Черрингтоном в 1971 году.
- значительное сокращение затрат (30-50%);
- уменьшение скорости работ, за счёт применения новейшего оборудования;
- подвижность;
- уменьшение количества рабочих;
- высокая безопасность;
- сохранность ландшафтной местности;
- повышение срока эксплуатации трубопровода;
- нежелательное предотвращение уже имеющихся сетей, их повреждения.
Горизонтально-шнековое бурение
Бурение шнеком в горизонте – бестраншейный метод строительства коммуникаций, который имеет применение в условиях, где нет возможности формирования скважины открытым путём. В основном используют в сферах промышленности и в гражданском возведении зданий.
Использование ГШБ
При нынешней городской обстановке метод открытого траншейного бурения невозможен, по этой причине разработали альтернативную технологию – горизонтальное бурение, которое стало необходимым при прокладке трубопроводов под железнодорожным полотном, реками, дорогами и т.д.
Появление шнекового бурения скважин обеспечивает возможность выполнения множества сложных мероприятий без повреждения грунта, а также позволяет сэкономить время и материальные затраты.
Случаи применения:
- Строительство и ремонт подземных коммуникаций;
- Сварочные работы;
- Восстановление трубопроводов.
Достоинства метода
Оборудование позволяет выполнить разрушение породы с одновременным продавливанием футляра, который предохраняет проход от обвала.
Особенность устройств для горизонтально-шнекового бурения скважин – наличие в составе механизма шнека, из себя представляет металлический стержень с сердечником, на котором установлена стальная лента, угол наклона которой 35-60 градусов. В ходе работы обрушенные породы доставляются на поверхность посредством шнека.
Преимущества метода ГШБ:
- Сохранение внешнего вида ландшафта;
- Высокая скорость обработки грунта;
- Формирование скважин различного диаметра и длины;
- Строительство высокостабильного канала;
- Устранение возможности проседания почвы;
- Возможность взаимодействия с различными типами грунтов;
- Минимальные материальные затраты.
Принцип действия
Метод шнекового бурения отличается от других технологий принципом выведения грунта на поверхность, в данном случае это происходит за счёт винта шнека, обычно же, это осуществляется посредством применения жидких смесей. Плюсом ко всему происходит самопроизвольное укрепление стен канала.
